Pilna transporto priemonės elektros sistema

Produkto pristatymas

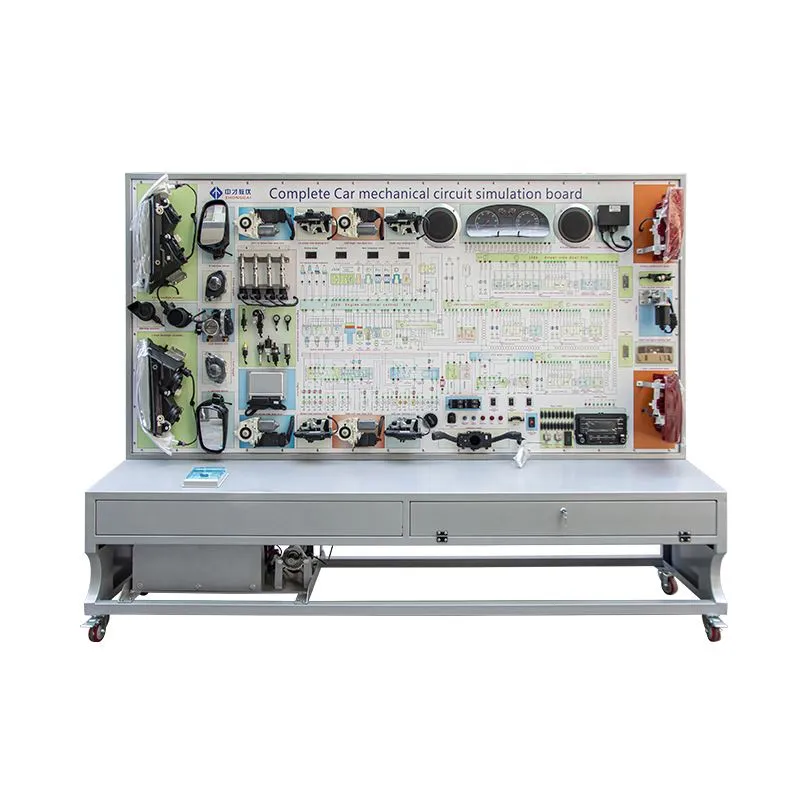

Šis prietaisas sukurtas remiantis Volkswagen Passat automobilių elektronine ir elektros sistema, efektyviai demonstruojančia įvairių sistemų sudėtį ir darbo procesus, įskaitant prietaisų sistemą, apšvietimo sistemą, apšvietimo sistemą, valytuvų sistemą, paleidimo sistemą, įkrovimo sistemą ir uždegimo sistemą. Jis tinka vidurinių ir aukštųjų profesinių technikos kolegijų, bendrojo lavinimo įstaigų ir mokymo organizacijų mokymo poreikiams tiek teoriniam, tiek praktiniam mokymui.sukomplektuotos transporto priemonės elektros sistemos.

Funkcinės savybės

Realistiškos operacinės sistemos:

Šiame įrenginyje yra visiškai veikianti automobilių elektroninė ir elektros sistema, parodanti automobilio struktūrąpilna automobilio elektros sistema, įskaitant prietaisų sistemą, apšvietimo sistemą, apšvietimo sistemą, valytuvų sistemą, paleidimo sistemą, įkrovimo sistemą ir uždegimo sistemą.

Interaktyvios demonstracijos:

Vartotojai gali manipuliuoti įvairiais elektros jungikliais ir mygtukais, kad tikroviškai parodytų prietaisų sistemos, apšvietimo sistemos, apšvietimo sistemos, valytuvų sistemos, paleidimo sistemos, įkrovimo sistemos ir uždegimo sistemos darbo procesus, padėdami mokiniams suprasti prietaiso funkcijas.pilna automobilio elektros sistema.

Matavimo prievadai ir įgūdžių mokymas:

Kiekvienas treniruočių skydelio elektrinis komponentas turi matavimo prievadus. Remdamiesi atitinkamomis jungčių schemomis ar remonto dokumentais ir naudodami tokius prietaisus kaip osciloskopai ir multimetrai, mokiniai gali lavinti savo įgūdžius skaityti diagramas ir matuoti įvairius signalus, susijusius supilna automobilio elektros sistema.

Tiesioginio testavimo terminalai:

Mokomajame skydelyje sumontuoti testavimo gnybtai, leidžiantys tiesiogiai išmatuoti elektrinius signalus iš įvairių transporto priemonės elektros sistemos grandinių komponentų, įskaitant varžos, įtampos, srovės ir dažnio signalus.

Patvari konstrukcija:

Treniruočių platforma pagaminta iš aukštos kokybės plieno, pasižymi dideliu stiprumu, atsparumu korozijai ir ilgaamžiškumu. Jis yra purškiamas, kad būtų patraukli ir aukščiausios klasės išvaizda. Platformoje yra savaime užsifiksuojantys ratukai, užtikrinantys lengvą mobilumą, saugumą, patikimumą ir ilgaamžiškumą.

Naudodamiesi šiuo įrenginiu, studentai gali visapusiškai įsisavintipilna automobilio elektros sistemaVolkswagen Passat, padėdami tvirtą pagrindą jų profesiniams įgūdžiams tobulinti.

Patikrinimai prieš eksploataciją

Prieš naudodami transporto priemonės elektrinį eksperimentų stendą patikrinkite, ar akumuliatoriaus įtampa yra normali.

Įsitikinkite, kad kompiuterio jungtys yra saugios.

Patikrinkite maitinimo kabelį, ar nėra atjungimų ar izoliacijos pažeidimų.

Patikrinkite, ar akumuliatoriaus laidai tinkamai prijungti.

Įsitikinkite, kad gedimo modeliavimo jungiklis yra tinkamoje padėtyje.

Pasukite uždegimo jungiklį į ON padėtį ir patikrinkite, ar prietaisų skydelyje ir laiduose nėra jokių sutrikimų. Jei viskas normalu, įjunkite kiekvieną šviesos jungiklį, kad patikrintumėte, ar visos lemputės veikia tinkamai. Paspauskite garso signalo mygtuką, kad įsitikintumėte, jog elektrinis signalas veikia. Paspauskite atitinkamus jungiklius, kad patikrintumėte, ar visi varikliai veikia normaliai. Tęskite bandymus ar matavimus tik tada, kai viskas veikia tinkamai.

Gaminio eksploatavimo procedūros

Gedimų aptikimo operacijos:

Norėdami patikrinti šiuos komponentus, naudokite multimetrą:

Patikrinkite akumuliatoriaus įtampą:

Patikrinkite, ar akumuliatoriaus įtampa yra normali ir ar ji gali tiekti 12 V nuolatinei maitinimo linijai.

Patikrinkite šviesos jungiklius:

Įjunkite šviesos jungiklį į pirmąją padėtį ir patikrinkite, ar tinkamai šviečia priekiniai ir galiniai stovėjimo žibintai, taip pat prietaisų skydelio ir valstybinio numerio apšvietimas. Įjunkite rūko žibintų padėtį ir patikrinkite, ar tinkamai šviečia priekiniai ir galiniai rūko žibintai.

Patikrinkite priekinių žibintų reguliatoriaus jungiklį:

Paspauskite priekinių žibintų reguliatoriaus jungiklį, kad patikrintumėte, ar tinkamai veikia tolimosios, artimosios ir artimosios šviesos.

Patikrinkite posūkio signalo jungiklį, įspėjamųjų žibintų jungiklį, atbulinės eigos šviesos jungiklį, stabdžių žibintų jungiklį ir garso signalo mygtuką:

Įjunkite posūkio signalo jungiklį ir patikrinkite, ar tinkamai mirksi kairysis ir dešinysis posūkio signalai.

Paspauskite įspėjamosios lemputės mygtuką, kad patikrintumėte, ar tinkamai mirksi priekinės ir galinės įspėjamosios lemputės.

Paspauskite atbulinės eigos žibintų jungiklį, kad įsitikintumėte, jog atbulinės eigos žibintai užsidega tinkamai.

Paspauskite stabdžių žibintų jungiklį, kad patikrintumėte, ar tinkamai šviečia stabdžių žibintai ir aukštai sumontuotas stabdžių žibintas.

Patikrinkite maitinimo langų jungiklius, veidrodžių reguliavimo jungiklius ir valytuvo jungiklius:

Paspauskite kiekvieną elektrinio lango jungiklį, kad patikrintumėte, ar atitinkami elektra valdomų langų varikliai veikia normaliai.

Pasukite veidrodėlio reguliavimo jungiklį, kad patikrintumėte, ar atitinkami veidrodėliai juda taip, kaip tikėtasi.

Nustatykite valytuvo jungiklį į atitinkamą padėtį ir patikrinkite, ar valytuvo variklis veikia tinkamai.

Dažni gedimai ir sprendimai

Priežiūra ir priežiūra

Kad sistema būtų saugi ir patikima, atlikę bandymą atjunkite maitinimą ir nuimkite neigiamą akumuliatoriaus gnybtą.

Nestatykite eksperimento stendo pernelyg drėgnoje aplinkoje arba tiesioginiuose saulės spinduliuose.

Kad išvengtumėte trikdžių, šalia įrangos nedėkite magnetinių medžiagų.

Eksperimento stendo veikimo metu neatsitiktinai neprijunkite ir neatjunkite grandinės jungčių, kad išvengtumėte atsitiktinio sugadinimo.

Naudojimo atsargumo priemonės

Nejunkite ir neatjunkite ECU jungčių, kol nėra pašalintas neigiamas akumuliatoriaus gnybtas.

Nejunkite ir neatjunkite jokių jungčių, kai uždegimo jungiklis yra „ON“ padėtyje.

Naudodami diagnostikos priemones įsitikinkite, kad laikomasi teisingų naudojimo metodų.

Nematuokite jutiklių ar pavarų varžos per bandymo prievadus, kai uždegimo jungiklis yra „ON“ padėtyje. Jei reikia, matavimai turi būti atliekami vadovaujant instruktoriui, kai uždegimo jungiklis yra „OFF“ padėtyje. Atkreipkite dėmesį į tinkamus matavimo metodus.

Jei reikia, reguliariai įkraukite akumuliatorių.
